GBT 3098.20 蝶形螺母保證扭矩試驗機測試規范

作者：147小編　發布時間：2023-08-01 17:26:04　瀏覽次數：999+


范圍：

本部分規定了適用于國家標準蝶形螺母的保證扭矩等級、保證扭矩值及試驗方法。

保證扭矩等級與保證扭矩值：

蝶形螺母的保證扭矩等級由一位羅馬數字組成，僅為代號，而無等級高低之分。適用于國家標準規定的蝶形螺母產品。

蝶形螺母的保證扭矩按表1規定。在常溫下按第4章規定的方法進行試驗時，蝶形螺母的螺紋不應脫扣或斷裂，翼部亦不應有明顯變形;當去除扭矩后，應能用手將螺母旋出，或借助扳手松開螺母，但不得超過半扣。試驗中，如螺栓損壞，則試驗作廢。

GBT 3098.20 緊固件機械性能 蝶形螺母保證扭矩1.png

試驗方法

應按1或2規定的試驗方法進行蝶形螺母保證扭矩試驗。螺母應能滿足二者之一的要求。

1固定螺栓法

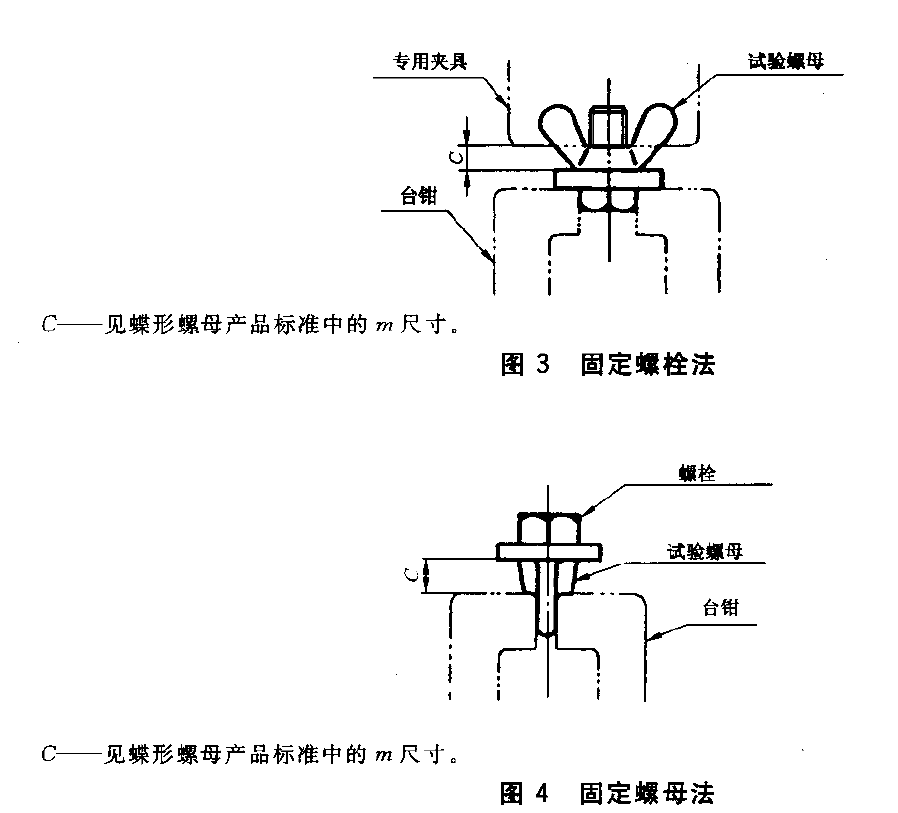

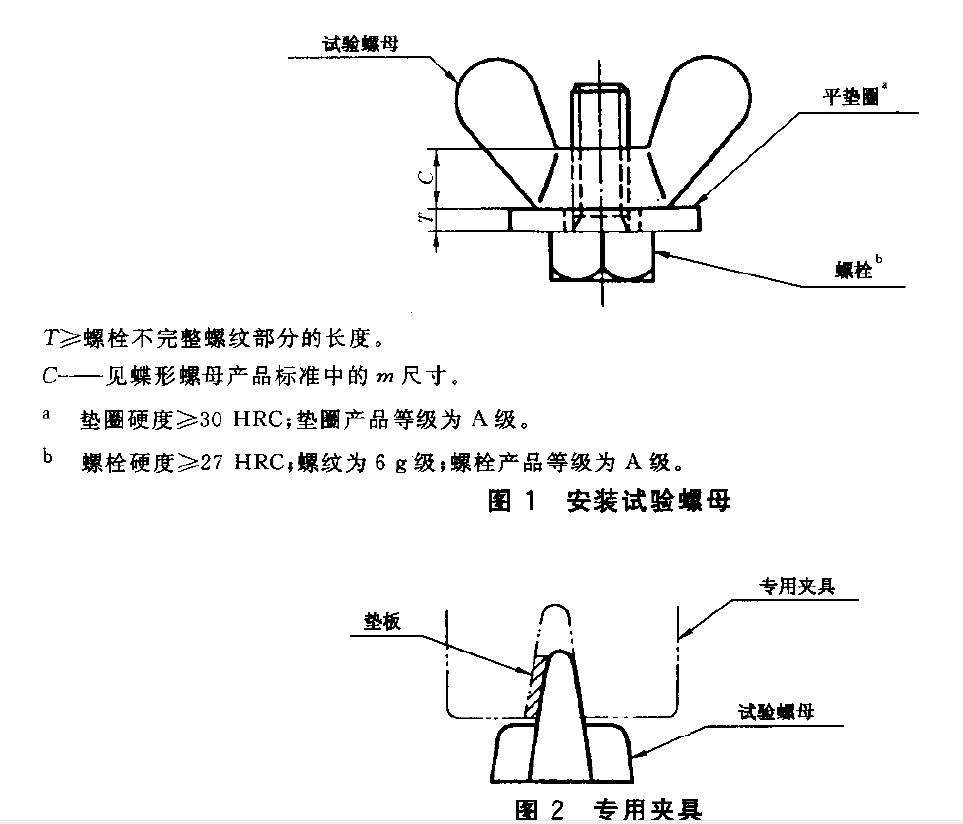

將蝶形螺母擰入涂有潤滑油的螺栓及墊圈上，如圖1所示。用臺鉗夾住螺栓頭部(不旋轉即可)，然后借助專用夾具(見圖2)對螺母施加扭矩并達到表1規定的保證扭矩值，如圖3所示。

2固定螺母法

將蝶形螺母擰人涂有潤滑油的螺栓及墊圈上，如圖1所示。用臺鉗夾住螺母兩翼(不旋轉即可)，然后對螺栓施加扭矩并達到表1規定的保證扭矩值，如圖4所示。

GBT 3098.20 緊固件機械性能 蝶形螺母保證扭矩2.pngGBT 3098.20 緊固件機械性能 蝶形螺母保證扭矩3.png
